城市社區多功能運動場建設標準
1范圍
本標準規定了城市社區多功能公共運動場（以下簡稱“運動場”）的總則、場地系統、體育項目器材、圍網設施、照明系統、標識系統、其他設施的配置要求、檢驗方法及判定規則。
本標準適用于室外合成面層多功能公共運動場。其他健身用運動場可參照執行。
2規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 10001.1公共信號圖形符號 第一部分：通用符號
GB/T 14833 合成材料跑道面層
GB/T 19995.2 天然材料體育場地使用要求及檢驗方法 第2部分：綜合體育場館木地板場地
GB/T 20033.2-2005 人工材料體育場地使用要求及檢驗方法 第2部分：網球場地
GB/T 20033.3 人工材料體育場地使用要求及檢驗方法 第3部分：足球場地人造草面層
GB/T 20394-2013 體育用人造草
GB/T 23176-2008 籃球架
GB 50763 無障礙設計規范
JGJ 153 體育場館照明設計及檢驗標準
JG/T 191-2006 城市社區體育設施技術要求
QB/T 2758.1-2005 羽毛球網
QB/T 2758.2-2005 羽毛球網柱
QB/T 4290-2012 排球柱和網
QB/T 4291-2012 足球門柱和網
3術語和定義
下列術語和定義適用于本文件
3.1城市社區
街道辦事處轄區，經過社區體制改革后作了規模調整的居民委員會轄區，或城市規劃中確定的有一定數量城市居民聚居的區域【JG/T 191-2006，定義3.1】
3.2多功能公共運功場
滿足兩種或兩種以上體育項目轉換使用，向公眾開放的公益性體育活動場地設施。一般由單片運動場地、體育器材、圍網設施、照明系統、標識系統共同組成。
注：多功能公共運動場一般以球類項目場地為主，也可用于其他健身活動。
4總則
4.1基本原則
4.1.1應與社區建設統一規劃，合理布局
4.1.2規劃建設應符合國家相關節能、節地、節水、節材和環境保護的要求。
4.1.3選址應充分考慮社區所在地的地形，選擇較為開闊、地面平坦的區域，不宜坡度過大。
4.1.4應設置在社區居住和服務設施相對集中、交通相對便利的區域并遠離高壓、高溫等危險設施。
4.1.5應設計為應急避險場所。
4.1.6無障礙設施應符合GB 50763的要求。
4.1.7運動場的設置不應影響社區成員的正常生活，應采取措施降低噪音和照明對周圍的影響。
4.1.8宜以首選體育項目確定運動場地的面積和數量。
4.2體育項目設置
4.2.1應充分考慮社區所在地的氣候、人文和民族特點，選擇設置當?shù)厝罕娤矏鄣捏w育項目。
4.2.2應將同時參與人數較多的體育項目設置為首選體育項目。
4.2.3應與社區其他體育設施體育項目相協調，以滿足社區不同年齡人員和殘障人員的健身需求。
4.2.4球類運動項目設置數量不宜多于3項。
4.3場地維護管理
4.3.1配置的器材、設施應符合相關質量、安全標準要求。
4.3.2場地、器材、附屬設施均應建立登記、維護、使用管理制度。
4.3.3應配備人員定期清潔、維護場地設施，及時對故障設施進行維修。
4.3.4在醒目位置，應設立運動場安全須知、使用須知及其他公共標識。
4.3.5開放時間每天應不少于12h（維修時間除外）。
5.場地系統
5.1朝向及外觀
5.1.1如果條件允許，場地長軸應選取為南北方向。
5.1.2場地面層與基礎應粘接牢固，無斷裂、起泡、起鼓、脫皮、分層或臺階式凹凸現象。
5.1.3場地應顏色均勻，與體育項目所用球類顏色呈現反差。
5.2規格尺寸
5.2.1各項體育項目場地規格、緩沖區應符合JG/T 191-2006的相關要求。
5.2.2各體育項目應采用不同顏色標志線或不同顏色色塊加以區分。當使用不同顏色標志線時，首選項目場地標志線宜為白色，依次為黃色、藍色、紅色等，寬度均為50mm。
5.2.3場地劃線應清晰、無明顯虛邊。
5.2.4運動場項目組合示例參見附錄A。
5.3面層要求
5.3.1宜在平整的水泥或瀝青基礎上涂覆或鋪裝合成材料面層系統（面層及面層下方的彈性減震層），如塑膠面層、橡膠面層、人造草面層、丙烯酸面層等。常規面層系統及適用體育項目見表1.
表1 多功能公共運動場常規面層系統及適用體育項目
場地面層系統
首選項目
宜組合項目
彈性減震層
塑膠、橡膠
籃球
5人制足球、排球、羽毛球、網球、手球、其他健身項目
宜增加
人造草坪
足球
排球、曲棍球、其他健身項目
宜增加
籃球
排球、羽毛球、其他健身項目
宜增加
門球
其他健身項目
無要求
丙烯酸
網球
羽毛球、排球、其他健身項目
宜增加
5.3.2面層系統應選用安全、環保的材料制作、滿足相應材料產品標準的質量、安全和環保要求。
5.3.3塑膠、橡膠面層（含彈性減震層）鋪裝厚度應≥9mm，面層拉伸強度、拉斷伸長率、阻燃性及有害物質限量應符合GB/T 14833的相關要求。
5.3.4人造草坪阻燃性、重金屬含量及力學性能應符合GB/T 20394-2013的相關要求。
5.3.5丙烯酸面層、彈性減震層有害物質限量和阻燃性應符合GB/T 14833的相關要求。
5.4場地性能
5.4.1滑動性性能
5.4.1.1塑膠、橡膠、丙烯酸面層場地滑動阻力（抗滑值）應為55BPN~110BPN.
5.4.1.2人造草坪場地此項不要求
5.4.2緩沖性能
5.4.2.1首選籃球場項目場地宜在面層下方增加彈性減震層，沖擊吸收宜為25%~45%。
5.4.2.2首選足球場項目場地人造草坪如無填充物，則應在面層下方增加彈性減震層，沖擊吸收宜為35%~55%。
5.4.2.3首選網球項目場地宜在面層下方增加彈性減震層，沖擊吸收宜為15%~35%。
5.4.2.4首選門球項目場地沖擊吸收不要求。
5.4.3垂直變形性能
5.4.3.1塑膠、橡膠面層場地垂直變形宜≤6mm。
5.4.3.2首選足球項目人造草坪場地垂直變形宜為3mm~10mm。
5.4.3.3其他面層場地垂直變形不要求。
5.4.4球反彈性能
5.4.4.1首選籃球項目場地垂直球反彈率應≥75%（以籃球測試）。
5.4.4.2首選足球項目場地垂直球反彈率應為30%~50%（以足球測試）
5.4.4.3首選網球項目場地垂直球反彈率應≥80%（以網球測試）
5.4.4.4首選門球項目場地球反彈性能不要求。
5.4.5球滾動性能
5.4.5.1首選足球項目人造草面層場地球滾動距離應為4m~10m。
5.4.5.2其他面層場地球滾動性能不要求。
5.4.6滲水性能
有滲水功能的運動場滲水速率宜≥180mm/h。
5.4.7平整度
5.4.7.1首選足球項目人造草面層場地用3m直尺測量，任意兩點相對高差應≤10mm；其他人造草面層場地用3m直尺測量，任意兩點相對高差應≤6mm。
5.4.7.2塑膠、橡膠及丙烯酸面層場地用3m直尺測量，任意兩點相對高差≤4mm。
5.4.8坡度
5.4.8.1運動產應設計一定坡度，坡度方向及坡度值可依據場地的環境條件、面層材料的滲水性能、場地面積及體育項目等因素具體確定。
5.4.8.2首選足球項目人造草面層場地根據面積大小可設計為長軸中線兩側邊線放坡或向邊線放坡，坡度應≤1%。
5.4.8.3其他面層運動場單片場地均應在同一平面上，且坡度應≤1%。
6體育項目器材
6.1器材配置要求
6.1.1籃球架應至少符合GB/T 23176-2008中練習架的要求
6.1.2足球門應符合QB/T 4291-2012第4章的要求。
6.1.3羽毛球球網應符合QB/T 2758.1-2005中合格品的要求，網球柱應符合QB/T 2758.2-2005中合格品的要求。
6.1.4排球柱和網應符合QB/T 4290-2012第4章額要求。
6.1.5網球?qū)Ｓ镁W(wǎng)柱和球網應分別符合GB/T 20033.2-2005中4.4.1和4.4.2的要求。
6.1.6門球項目應配備三副門球球門、一個門球終點柱。球門及終點柱應符合JG/T 191-2006中5.4的相關要求。
6.1.7可配置移動型體育項目器材，以減少安裝難度和預埋件對場地的影響。
6.1.8所有器材均應有產品質量合格證明。
6.2安裝和存放要求
6.2.1運動器材安裝位置應滿足各體育項目需求，符合JG/T 191-2006的要求。
6.2.2器材安裝穩定、牢固，沒有基礎及部件松動現象。
6.2.3器材預埋件不應凸出于場地基礎，預埋件上當應覆蓋蓋板，蓋板材料與面層相同，覆蓋后該位置不應影響場地外觀和平整度。
6.2.4轉換使用的未安裝器材應存放于場地緩沖區外，宜在圍網以外設專用器材存放區。
7圍網設施
7.1宜在運動場地緩沖區外設置圍網，分隔運動與非運動區域便于場地維護和管理。
7.2首選足球、籃球、網球等項目運動場宜配置四周封閉式圍網，門球項目運動場宜配置半封閉式圍網或設置圍擋（如高300mm、寬200mm的水泥隔離臺）。
7.3圍網應結構穩定，不應因人體或球類沖擊發生變形或破損。
7.4地面以上2m高度范圍內，宜無可攀爬結構。
7.5地面以上2m高度范圍內，圍網表面不應有突出物，表面應光滑、平整，并具有緩沖功能。
7.6四周封閉式圍網應設置不少于兩個出入門，門應向場地外側平開，尺寸應不小于1.4m。
7.7門球封閉式圍擋應設置不少于一個出入口。
7.8宜在足球場上方設置頂網。
8照明系統
8.1應配置人工照明設施，照明燈柱宜采用兩側布燈或四角布燈方式安裝在場地圍網以外并不低于圍網高度，顏色與周圍環境匹配。
8.2籃球、足球項目場地水平照度應≥150lx，網球項目場地水平照度應≥200lx。
8.3場地水平照度均勻度宜滿足：∪?（最小值/最大值）≥0.3，∪?（最小值/平均值）≥0.5.
8.4應避免眩光對運動造成干擾，眩光指數宜≤55。
8.5不應給周邊環境造成光污染，影響社區居民的正常生活。
8.6照明系統應有安全防護措施，確保健身人員及觀眾不受傷害。
8.7宜使用太陽能等新型綠色能源及LED等節能型照明光源。
9標識系統
9.1應在明顯位置配置公共信息標識，如位置引導標識、安全警示標識、信息提示標識等，各類公共信息圖形符號應符合GB/T 10001.1的相關要求。
9.2應設置標牌對以下內容進行公示：
A) 健身人員安全須知；
B) 場地、器材須知；
C) 場地開放信息（如場地功能介紹、開放時間、使用途徑等）；
D) 場地建設管理信息（建設單位、維護管理單位、報修電話等）。
9.3宜配置運動場唯一性識別編碼或標識。
10其他設施
10.1宜在場地緩沖區外設置給水設施及排水設施
10.2以設置遮陽、避雨的休憩座椅。
10.3宜設置簡易更衣室。
10.4宜設置有固定或移動衛生間。
10.5宜設置專用器材存放區。
11檢驗方法及判定規則
11.1總則
查驗圖紙及現場感官檢驗
11.2場地系統
11.2.1朝向及外觀
查驗圖紙及現場感官檢驗
11.2.2規格尺寸
現場觀察，使用精度不低于10mm/km的測距儀器進行檢測。
11.2.3面層性能
11.2.3.1各類面層（人造草坪除外）及彈性減震層的有害物質含量、阻燃性按照GB/T 14833規定的檢驗規則和方法進行檢測。
11.2.3.2塑膠面層、橡膠面層的厚度、拉伸強度及拉斷伸長率按照GB/T 14833規定的檢測規則和方法進行檢測。
11.2.3.3人造草坪阻燃性、重金屬含量及力學性能按照GB/T 20394-2013規定的方法進行檢測。
11.2.4場地性能
11.2.4.1現場檢測場地性能，檢測點隨機選取在主要活動區域內，檢測點數量如下：
A) A滑動性能、緩沖性能及垂直變形性能檢測點不少于5個；
B) 平整度、球反彈及球滾動性能檢測點不少于10個；
C) 滲水性能檢測點不少于3個；
D) 坡度檢測點選取在場地邊線或端線上，每10m一組進行檢測，至少檢測5組。
11.2.4.2滑動性能、緩沖性能、垂直變形性能按照GB/T 19995.2規定的方法進行檢測。
11.2.4.3首選籃球及網球項目場地球反彈性能按照GB/T19995.2規定的方法進行檢測。
11.2.4.4首選足球項目場地球反彈性能及球滾動性能按照GB/T 20033.3規定的方法進行檢測。
11.2.4.5滲水性能、坡度按照GB/T 20033.3規定的相應方法進行檢測。
11.2.4.6場地平整度按照GB/T 19995.2規定的方法，使用3m直尺進行檢測。
11.3體育項目器材
11.3.1查驗各器材的質量合格證明
11.3.2現場感官檢驗安裝情況
11.4圍網設施
現場感官檢驗，必要時使用長度測量儀器測量相關尺寸
11.5照明系統
現場感官檢驗，并按照JGJ 153規定的方法檢測水平照度、照度均勻度及眩光指數。檢測點布置以首選項目確定。
11.6標識系統及其它設施
現場感官檢驗
11.7判定規則
11.7.1運動場各組成系統或設施的檢測項目應按照相關檢測表準判定規則的要求進行判定。

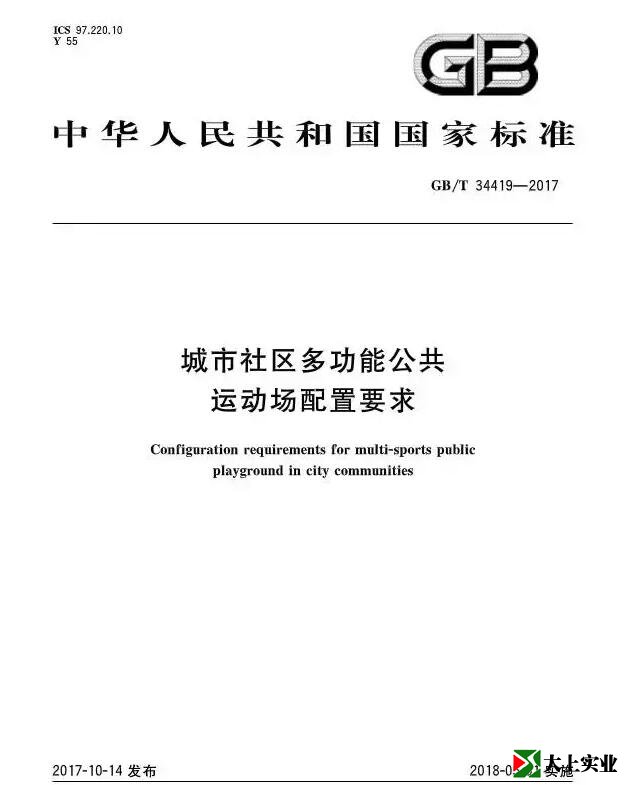

11.7.2當各組成系統或設施均合格時，可判定該運動場合格。（來源：國家標準《城市多功能公共運動場配置要求》）
